Common Rail چیست؟ راهنمای جامع عملکرد، اجزا، مزایا، معایب و عیب‌یابی سیستم کامان ریل

سیستم کامان ریل (Common Rail) یکی از مهم‌ترین فناوری‌های به‌کاررفته در موتورهای دیزلی مدرن است که نقش بسیار مهمی در افزایش راندمان موتور، کاهش مصرف سوخت و کاهش آلایندگی ایفا می‌کند. امروزه تقریباً تمامی خودروهای دیزلی، کامیون‌ها، اتوبوس‌ها، ماشین‌آلات راهسازی، ماشین‌آلات معدنی، تراکتورها و دیزل ژنراتورهای جدید از سیستم Common Rail استفاده می‌کنند.

در این فناوری، سوخت ابتدا توسط پمپ فشار قوی فشرده شده و داخل یک مخزن مشترک به نام ریل سوخت (Common Rail) ذخیره می‌شود. سپس ECU موتور، با توجه به شرایط کاری، مقدار دقیق سوخت را در زمان مناسب از طریق انژکتورها وارد سیلندر می‌کند. این کنترل هوشمند باعث افزایش بازده احتراق، کاهش صدای موتور و کاهش آلایندگی می‌شود.

در این مقاله از پرشین لوله به‌صورت کامل با سیستم کامان ریل، نحوه عملکرد، اجزا، مزایا، معایب، علائم خرابی، روش‌های تست، تعمیر و نگهداری آن آشنا خواهید شد.

کامان ریل چیست؟

کامان ریل (Common Rail) یک سیستم پیشرفته سوخت‌رسانی در موتورهای دیزلی است که در آن سوخت با فشار بسیار بالا داخل یک ریل مشترک ذخیره شده و سپس توسط انژکتورهای الکترونیکی و تحت کنترل ECU به داخل محفظه احتراق تزریق می‌شود.

برخلاف سیستم‌های قدیمی که هر انژکتور مستقیماً توسط پمپ مکانیکی تغذیه می‌شد، در سیستم Common Rail فشار سوخت مستقل از دور موتور تولید می‌شود. این ویژگی امکان کنترل بسیار دقیق زمان، مقدار و تعداد دفعات تزریق سوخت را فراهم می‌کند.

در بسیاری از موتورهای دیزلی مدرن، فشار سوخت در سیستم کامان ریل به بیش از ۲۵۰۰ بار می‌رسد که این فشار بالا باعث اتمیزه شدن کامل سوخت و احتراق بهینه می‌شود.

تاریخچه سیستم کامان ریل

ایده اولیه سیستم کامان ریل در دهه‌های گذشته مطرح شد، اما با پیشرفت سیستم‌های کنترل الکترونیکی و افزایش دقت ساخت قطعات، استفاده گسترده از آن از اواخر دهه ۱۹۹۰ آغاز شد.

امروزه شرکت‌هایی مانند Bosch، Denso، Delphi و Siemens از بزرگ‌ترین تولیدکنندگان تجهیزات Common Rail در جهان هستند و بسیاری از خودروسازان مطرح از این فناوری استفاده می‌کنند.

با سخت‌تر شدن استانداردهای آلایندگی مانند Euro 5 و Euro 6، سیستم Common Rail به استاندارد اصلی موتورهای دیزلی تبدیل شده است.

چرا سیستم کامان ریل توسعه پیدا کرد؟

سیستم‌های مکانیکی قدیمی محدودیت‌های زیادی داشتند؛ از جمله:

• کنترل محدود زمان تزریق سوخت
• مصرف سوخت بالا
• آلایندگی زیاد
• صدای بالای موتور
• کاهش راندمان در دورهای مختلف موتور

مهندسان برای رفع این مشکلات، سیستم Common Rail را طراحی کردند تا تزریق سوخت به‌صورت کاملاً هوشمند انجام شود.

تفاوت سیستم کامان ریل با سیستم سوخت‌رسانی قدیمی

ویژگی	سیستم مکانیکی	سیستم کامان ریل
کنترل تزریق سوخت	مکانیکی	الکترونیکی (ECU)
فشار سوخت	متوسط	بسیار بالا
مصرف سوخت	زیاد	کم
آلایندگی	زیاد	کم
صدای موتور	بیشتر	کمتر
راندمان موتور	متوسط	بسیار بالا

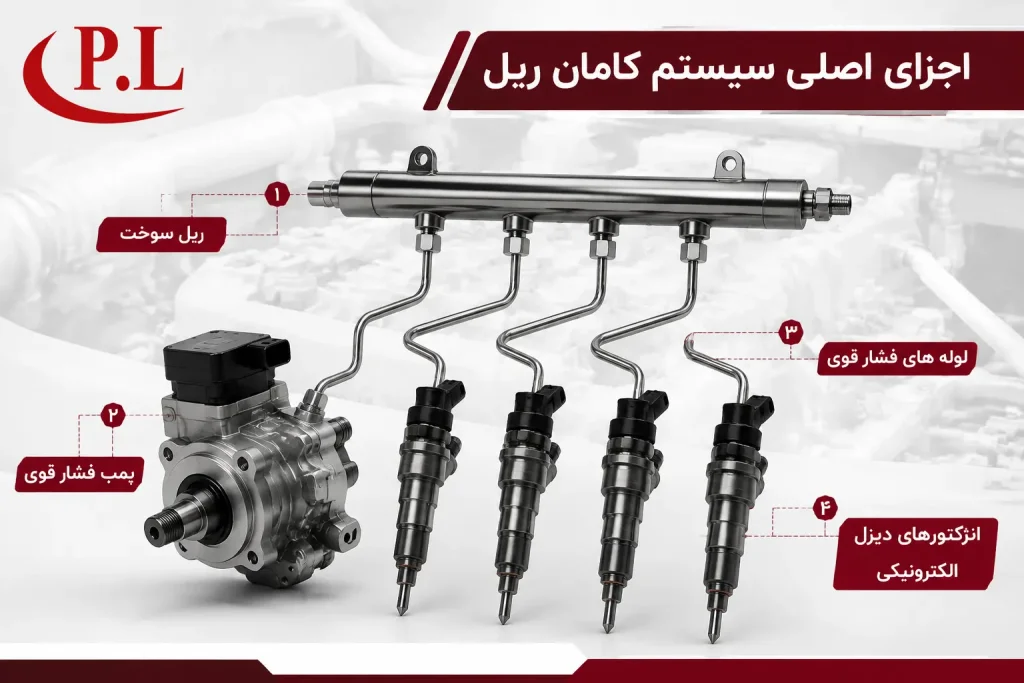

اجزای سیستم کامان ریل

سیستم کامان ریل از چندین قطعه دقیق و هماهنگ تشکیل شده است که هر یک نقش مهمی در تولید فشار، ذخیره‌سازی، کنترل و تزریق سوخت دارند. عملکرد صحیح این قطعات باعث می‌شود موتور دیزلی با کمترین مصرف سوخت و بیشترین راندمان کار کند.

خرابی هر یک از اجزای سیستم Common Rail می‌تواند باعث کاهش قدرت موتور، افزایش مصرف سوخت، دود سیاه، سخت روشن شدن موتور یا حتی خاموش شدن کامل آن شود.

۱. پمپ فشار قوی (High Pressure Pump)

پمپ فشار قوی مهم‌ترین بخش سیستم کامان ریل محسوب می‌شود. این پمپ، سوخت خروجی از باک را فشرده کرده و آن را با فشار بسیار بالا به داخل ریل مشترک ارسال می‌کند.

بسته به نوع موتور، فشار تولیدی این پمپ معمولاً بین ۱۲۰۰ تا ۲۵۰۰ بار است.

وظایف پمپ فشار قوی:

• تولید فشار بسیار بالا
• تأمین سوخت موردنیاز موتور
• ارسال یکنواخت سوخت به ریل مشترک
• حفظ فشار سیستم در شرایط مختلف کاری

۲. ریل سوخت (Common Rail)

ریل سوخت یا Common Rail یک لوله فولادی بسیار مقاوم است که سوخت پرفشار را ذخیره کرده و آن را به تمامی انژکتورها می‌رساند.

به دلیل اینکه همه انژکتورها از یک ریل مشترک تغذیه می‌شوند، فشار سوخت در کل سیستم تقریباً ثابت باقی می‌ماند.

وظایف ریل سوخت:

• ذخیره سوخت تحت فشار بالا
• توزیع یکنواخت سوخت بین انژکتورها
• جلوگیری از نوسانات فشار
• کمک به عملکرد دقیق ECU

۳. انژکتورهای الکترونیکی

در سیستم کامان ریل از انژکتورهای الکترونیکی استفاده می‌شود که مستقیماً توسط ECU کنترل می‌شوند.

این انژکتورها قادر هستند در هر سیکل احتراق، چندین مرتبه سوخت را تزریق کنند که این ویژگی باعث احتراق کامل‌تر و کاهش صدای موتور می‌شود.

وظایف انژکتورها:

• تزریق دقیق سوخت
• کنترل مقدار سوخت
• کنترل زمان تزریق
• پاشش یکنواخت داخل سیلندر

۴. واحد کنترل موتور (ECU)

ECU یا کامپیوتر موتور، مغز سیستم Common Rail است. این واحد اطلاعات دریافتی از سنسورها را پردازش کرده و زمان و مقدار تزریق سوخت را تعیین می‌کند.

ECU با توجه به شرایط مختلف مانند:

• دور موتور
• بار موتور
• دمای موتور
• دمای هوا
• فشار ریل
• موقعیت پدال گاز

به انژکتورها فرمان تزریق می‌دهد.

۵. سنسور فشار ریل

این سنسور فشار واقعی داخل ریل سوخت را اندازه‌گیری کرده و اطلاعات را به ECU ارسال می‌کند.

اگر فشار از مقدار استاندارد کمتر یا بیشتر باشد، ECU مقدار تزریق سوخت را اصلاح می‌کند.

۶. شیر کنترل فشار (Pressure Control Valve)

شیر کنترل فشار وظیفه تنظیم فشار داخل ریل را بر عهده دارد.

در صورت افزایش بیش از حد فشار، این شیر بخشی از سوخت را به مدار برگشت هدایت می‌کند تا از آسیب به قطعات جلوگیری شود.

۷. سنسورهای کمکی

علاوه بر سنسور فشار ریل، ECU اطلاعات خود را از سنسورهای دیگری نیز دریافت می‌کند:

• سنسور دور موتور
• سنسور میل‌سوپاپ
• سنسور دمای آب
• سنسور دمای هوای ورودی
• سنسور فشار هوای ورودی (MAP)
• سنسور پدال گاز

همه این اطلاعات باعث می‌شود سیستم کامان ریل دقیق‌ترین میزان سوخت را در هر لحظه تزریق کند.

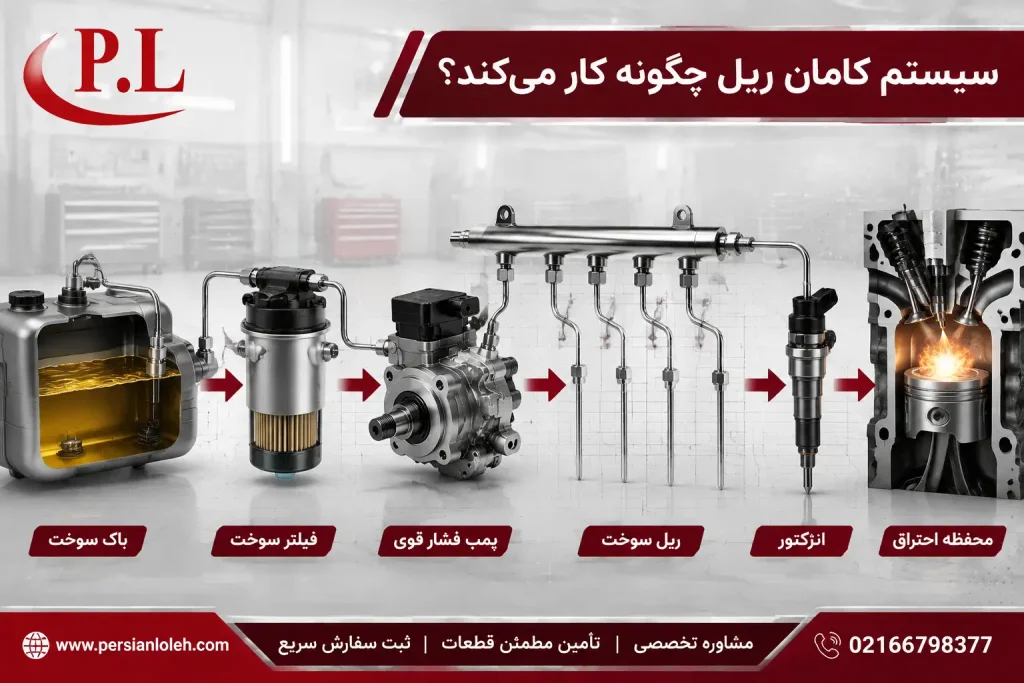

ارتباط اجزای سیستم کامان ریل

تمام قطعات این سیستم به‌صورت یک زنجیره با یکدیگر کار می‌کنند:

1. سوخت از باک توسط پمپ تغذیه مکش می‌شود.
2. سوخت از فیلتر عبور می‌کند.
3. پمپ فشار قوی، فشار سوخت را افزایش می‌دهد.
4. سوخت وارد ریل مشترک (Common Rail) می‌شود.
5. سنسور فشار، مقدار فشار را به ECU گزارش می‌دهد.
6. ECU زمان و مقدار تزریق را محاسبه می‌کند.
7. انژکتورها سوخت را داخل سیلندر تزریق می‌کنند.

سیستم کامان ریل چگونه کار می‌کند؟

عملکرد کامان ریل بر پایه تولید، ذخیره و کنترل دقیق سوخت با فشار بسیار بالا است. برخلاف سیستم‌های قدیمی که زمان و فشار تزریق مستقیماً به عملکرد پمپ وابسته بود، در سیستم Common Rail فشار سوخت به‌صورت مستقل تولید شده و در یک ریل مشترک ذخیره می‌شود. سپس واحد کنترل الکترونیکی موتور (ECU) با توجه به شرایط لحظه‌ای موتور، دستور تزریق را به انژکتورها ارسال می‌کند.

این روش باعث می‌شود مقدار سوخت، زمان تزریق و حتی تعداد دفعات تزریق در هر سیکل احتراق با دقت بسیار بالا کنترل شود و در نتیجه مصرف سوخت کاهش یافته، قدرت موتور افزایش پیدا کند و آلایندگی به حداقل برسد.

مراحل عملکرد سیستم کامان ریل

مرحله اول: انتقال سوخت از باک

ابتدا پمپ تغذیه، سوخت دیزل را از باک مکش کرده و پس از عبور از فیلتر سوخت، آن را به سمت پمپ فشار قوی ارسال می‌کند. در این مرحله، فیلتر وظیفه حذف ذرات معلق، آب و آلودگی‌های موجود در سوخت را بر عهده دارد.

مرحله دوم: تولید فشار بالا

پمپ فشار قوی، سوخت را فشرده کرده و آن را با فشار بسیار زیاد وارد ریل مشترک می‌کند. فشار تولیدشده مستقل از دور موتور بوده و توسط ECU و شیر کنترل فشار تنظیم می‌شود.

مرحله سوم: ذخیره سوخت در ریل مشترک

سوخت پرفشار داخل ریل مشترک (Common Rail) ذخیره می‌شود تا در هر لحظه و بدون تأخیر در اختیار انژکتورها قرار گیرد. این موضوع باعث می‌شود فشار سوخت در تمامی سیلندرها یکنواخت باشد.

مرحله چهارم: بررسی اطلاعات توسط ECU

واحد کنترل موتور (ECU) به‌صورت مداوم اطلاعات سنسورهای مختلف را دریافت می‌کند، از جمله:

• دور موتور
• دمای موتور
• فشار ریل سوخت
• دمای هوای ورودی
• فشار هوای ورودی
• موقعیت پدال گاز
• بار موتور

ECU پس از تحلیل این اطلاعات، زمان و مقدار دقیق تزریق سوخت را محاسبه می‌کند.

مرحله پنجم: تزریق سوخت توسط انژکتورها

پس از دریافت فرمان ECU، انژکتورهای الکترونیکی باز شده و مقدار مشخصی از سوخت را با فشار بسیار بالا به داخل محفظه احتراق تزریق می‌کنند.

در بسیاری از موتورهای جدید، این تزریق تنها یک بار انجام نمی‌شود، بلکه ممکن است در هر سیکل احتراق چند مرحله تزریق صورت گیرد.

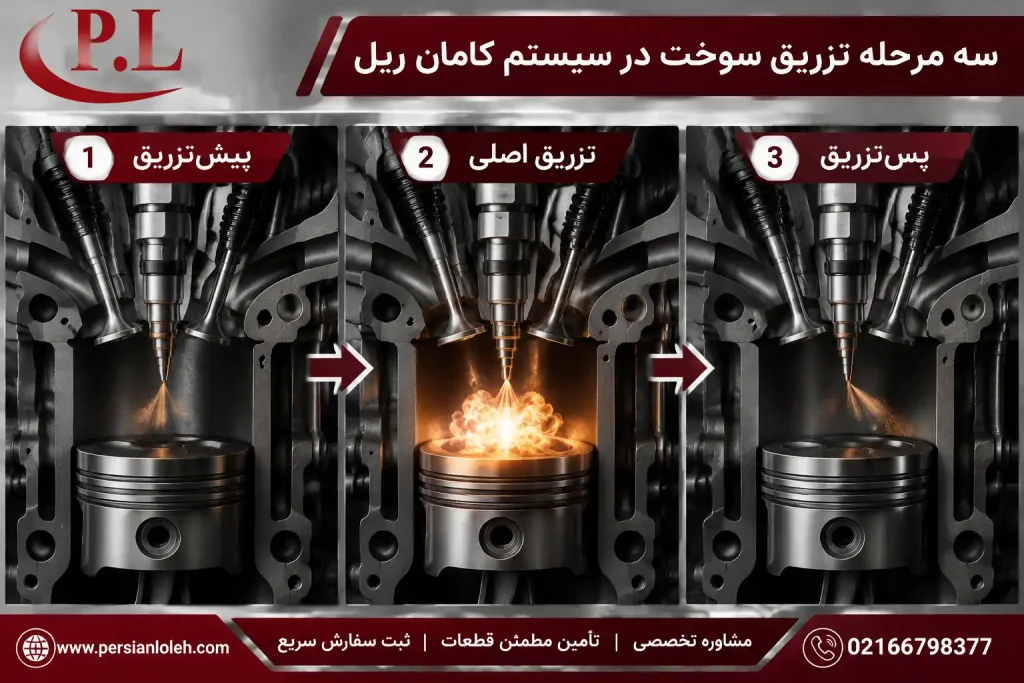

انواع مراحل تزریق سوخت در سیستم کامان ریل

یکی از مهم‌ترین مزایای کامان ریل، قابلیت چندمرحله‌ای بودن فرآیند تزریق است.

۱. پیش‌تزریق (Pilot Injection)

مقدار بسیار کمی سوخت قبل از تزریق اصلی وارد سیلندر می‌شود تا احتراق اولیه نرم‌تر انجام شود.

مزایا:

• کاهش صدای موتور
• کاهش ضربه احتراق
• بهبود عملکرد موتور در دور پایین

۲. تزریق اصلی (Main Injection)

بخش عمده سوخت موردنیاز موتور در این مرحله تزریق شده و بیشترین انرژی احتراق تولید می‌شود.

۳. پس‌تزریق (Post Injection)

در برخی موتورهای دیزلی، مقدار کمی سوخت پس از احتراق اصلی تزریق می‌شود تا آلایندگی کاهش یافته و فرآیند بازسازی فیلتر ذرات دیزل (DPF) بهبود پیدا کند.

فشار سوخت در سیستم کامان ریل

یکی از ویژگی‌های مهم سیستم Common Rail، فشار بسیار بالای سوخت است. افزایش فشار باعث می‌شود سوخت به ذرات بسیار ریز تبدیل شده و با هوای داخل سیلندر به‌طور کامل مخلوط شود.

نسل سیستم	حدود فشار کاری
نسل اول	۱۳۵۰ بار
نسل دوم	۱۶۰۰ بار
نسل سوم	۱۸۰۰ بار
نسل چهارم	۲۰۰۰ تا ۲۲۰۰ بار
نسل پنجم	۲۵۰۰ بار و بیشتر

مزایای کنترل الکترونیکی در سیستم کامان ریل

• تزریق دقیق سوخت در تمام دورهای موتور
• افزایش راندمان احتراق
• کاهش مصرف سوخت
• کاهش صدای موتور
• کاهش آلایندگی
• بهبود شتاب و قدرت موتور
• استارت بهتر در هوای سرد
• کنترل لحظه‌ای عملکرد موتور

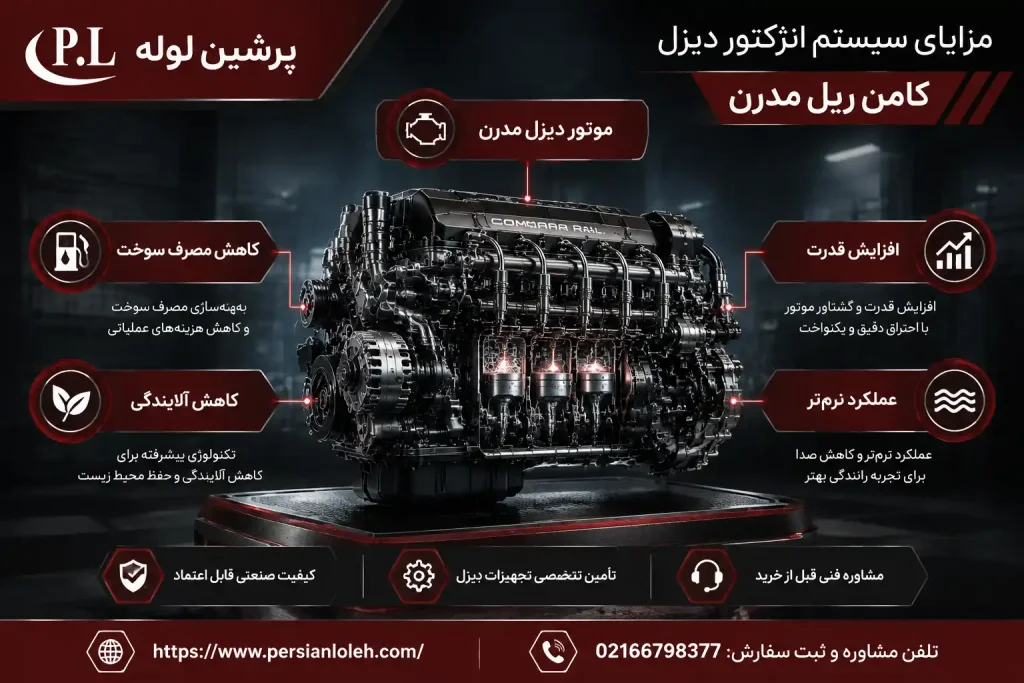

مزایای سیستم کامان ریل

استفاده از کامان ریل یکی از بزرگ‌ترین پیشرفت‌های صنعت موتورهای دیزلی محسوب می‌شود. این فناوری باعث شده موتورهای دیزلی علاوه بر افزایش قدرت، مصرف سوخت کمتر، آلایندگی پایین‌تر و عملکرد نرم‌تری نسبت به نسل‌های قدیمی داشته باشند.

امروزه تقریباً تمامی خودروهای دیزلی، کامیون‌ها، اتوبوس‌ها، ماشین‌آلات راهسازی، تجهیزات معدنی و دیزل ژنراتورها از سیستم Common Rail استفاده می‌کنند.

۱. کاهش مصرف سوخت

کنترل دقیق زمان و مقدار تزریق سوخت باعث می‌شود احتراق کامل‌تری انجام شده و سوخت کمتری مصرف شود. در بسیاری از موتورهای مجهز به سیستم کامان ریل، مصرف سوخت نسبت به سیستم‌های مکانیکی به میزان قابل توجهی کاهش یافته است.

۲. افزایش راندمان موتور

تزریق سوخت با فشار بسیار بالا موجب می‌شود سوخت به ذرات بسیار ریز تبدیل شده و بهتر با هوای داخل سیلندر ترکیب شود. نتیجه این فرآیند، افزایش توان و گشتاور موتور است.

۳. کاهش آلایندگی

یکی از مهم‌ترین دلایل توسعه کامان ریل، کاهش آلایندگی موتورهای دیزلی بود. کنترل دقیق فرآیند احتراق باعث کاهش تولید ذرات معلق (PM)، اکسیدهای نیتروژن (NOx) و دود سیاه می‌شود.

۴. کاهش صدای موتور

در سیستم Common Rail امکان انجام پیش‌تزریق (Pilot Injection) وجود دارد که باعث نرم‌تر شدن احتراق و کاهش صدای موتور می‌شود.

۵. استارت بهتر در هوای سرد

به دلیل کنترل هوشمند تزریق سوخت، موتورهای مجهز به کامان ریل در دمای پایین راحت‌تر روشن می‌شوند.

۶. افزایش عمر موتور

احتراق کامل‌تر باعث کاهش فشارهای ناگهانی داخل سیلندر، کاهش استهلاک پیستون، سوپاپ‌ها و یاتاقان‌ها شده و عمر مفید موتور افزایش می‌یابد.

۷. بهبود شتاب و کشش موتور

در سیستم کامان ریل، ECU متناسب با بار موتور، مقدار سوخت را تنظیم می‌کند. این ویژگی موجب افزایش شتاب، قدرت و عملکرد بهتر موتور در شرایط مختلف کاری می‌شود.

معایب سیستم کامان ریل

با وجود مزایای فراوان، سیستم Common Rail نیز مانند هر فناوری دیگری دارای محدودیت‌هایی است که باید هنگام نگهداری و تعمیرات به آن‌ها توجه شود.

۱. حساسیت زیاد به کیفیت سوخت

مهم‌ترین نقطه ضعف سیستم کامان ریل، حساسیت بسیار زیاد آن به کیفیت سوخت است. وجود آب یا ذرات ریز در سوخت می‌تواند باعث آسیب جدی به پمپ فشار قوی و انژکتورها شود.

۲. هزینه تعمیر بالا

قطعات سیستم Common Rail دارای دقت ساخت بسیار بالایی هستند و تعمیر یا تعویض آن‌ها معمولاً هزینه بیشتری نسبت به سیستم‌های مکانیکی دارد.

۳. نیاز به تجهیزات تخصصی

عیب‌یابی و تعمیر این سیستم بدون دستگاه دیاگ، تجهیزات تست فشار و دستگاه کالیبراسیون انژکتور تقریباً امکان‌پذیر نیست.

۴. حساسیت به آلودگی

وجود کوچک‌ترین ذره فلزی یا گردوغبار در مدار سوخت می‌تواند موجب آسیب دیدن انژکتورها یا پمپ فشار قوی شود.

۵. نیاز به سرویس منظم

تعویض به‌موقع فیلتر سوخت، استفاده از سوخت استاندارد و بررسی فشار سیستم از الزامات نگهداری موتورهای مجهز به کامان ریل است.

کاربردهای سیستم کامان ریل

امروزه کامان ریل در طیف گسترده‌ای از موتورهای دیزلی مورد استفاده قرار می‌گیرد.

• کامیون‌های سنگین
• کشنده‌ها
• اتوبوس‌ها
• ماشین‌آلات راهسازی
• ماشین‌آلات معدنی
• تراکتورها و ماشین‌آلات کشاورزی
• دیزل ژنراتورها
• خودروهای سواری دیزلی
• قایق‌ها و موتورهای دریایی
• تجهیزات صنعتی دیزلی

خودروسازان و برندهای استفاده‌کننده از Common Rail

تقریباً تمام برندهای مطرح جهان از فناوری کامان ریل در موتورهای دیزلی خود استفاده می‌کنند، از جمله:

• Mercedes-Benz
• MAN
• Volvo
• Scania
• DAF
• IVECO
• Renault Trucks
• Caterpillar
• Komatsu
• Hyundai
• Toyota Diesel
• Mitsubishi Fuso
• Cummins
• Perkins
• Deutz

چه زمانی سیستم کامان ریل بهترین عملکرد را دارد؟

سیستم Common Rail زمانی بیشترین بازده را خواهد داشت که:

• از سوخت استاندارد استفاده شود.
• فیلتر سوخت در زمان مناسب تعویض شود.
• پمپ فشار قوی سالم باشد.
• انژکتورها کالیبره باشند.
• لوله‌های فشار قوی نشتی نداشته باشند.
• ECU و سنسورها بدون خطا کار کنند.

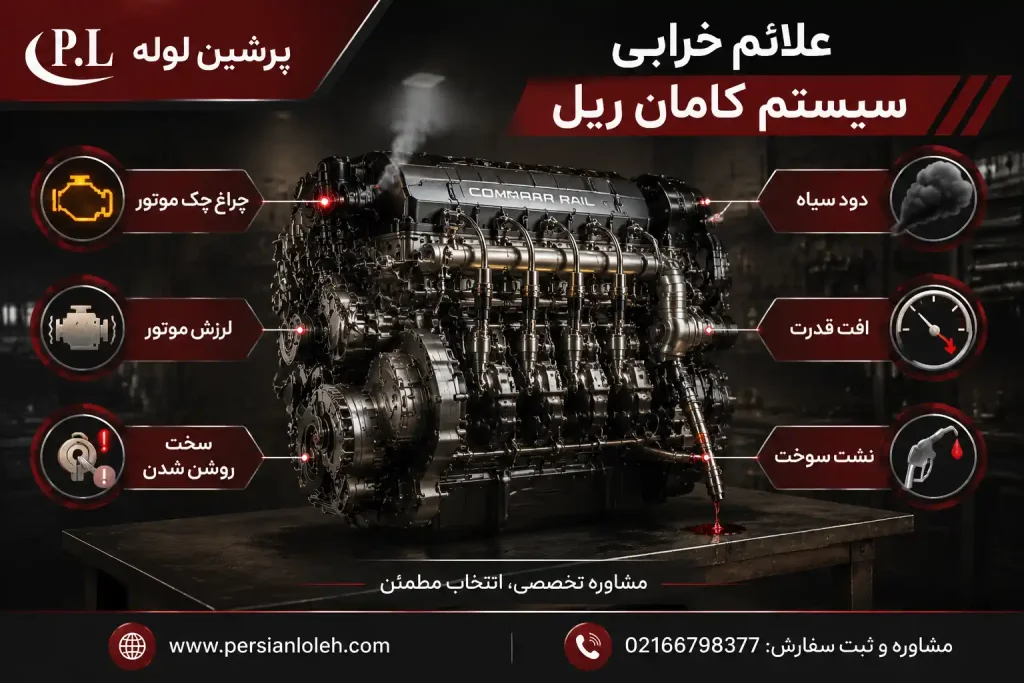

علائم خرابی سیستم کامان ریل

سیستم کامان ریل به دلیل فشار بسیار بالای سوخت و کنترل کاملاً الکترونیکی، عملکرد بسیار دقیقی دارد. با این حال، خرابی هر یک از اجزای آن مانند پمپ فشار قوی، ریل سوخت، انژکتورها یا سنسورها می‌تواند عملکرد کل موتور را مختل کند.

تشخیص سریع علائم خرابی سیستم Common Rail از بروز خسارت‌های سنگین به موتور جلوگیری می‌کند و هزینه تعمیرات را به میزان قابل توجهی کاهش می‌دهد.

۱. سخت روشن شدن موتور

یکی از اولین نشانه‌های خرابی سیستم کامان ریل، دیر روشن شدن موتور یا استارت طولانی است. این مشکل معمولاً به دلیل کاهش فشار سوخت، خرابی انژکتورها یا افت عملکرد پمپ فشار قوی ایجاد می‌شود.

۲. کاهش قدرت موتور

اگر موتور در زمان شتاب‌گیری یا حمل بار قدرت کافی نداشته باشد، احتمال کاهش فشار ریل یا عملکرد نامناسب انژکتورها وجود دارد.

۳. افزایش مصرف سوخت

تزریق نادرست سوخت باعث احتراق ناقص شده و در نتیجه مصرف سوخت افزایش پیدا می‌کند.

۴. خروج دود سیاه

دود سیاه معمولاً نشانه تزریق بیش از حد سوخت یا احتراق ناقص است. این مشکل می‌تواند ناشی از خرابی انژکتور، کاهش فشار هوا یا ایراد در ECU باشد.

۵. لرزش موتور در دور آرام

کارکرد نامنظم انژکتورها یا افت فشار ریل باعث لرزش موتور در حالت درجا می‌شود.

۶. روشن شدن چراغ چک موتور

در موتورهای مجهز به ECU، هرگونه اختلال در عملکرد سیستم کامان ریل معمولاً با ثبت کد خطا و روشن شدن چراغ Check Engine همراه است.

۷. خاموش شدن ناگهانی موتور

در صورت افت شدید فشار ریل یا خرابی سنسور فشار، ECU برای جلوگیری از آسیب به موتور، سیستم سوخت‌رسانی را متوقف کرده و موتور خاموش می‌شود.

دلایل خرابی سیستم کامان ریل

بیشتر خرابی‌های سیستم Common Rail به کیفیت سوخت و عدم انجام سرویس‌های دوره‌ای مربوط می‌شود.

استفاده از سوخت بی‌کیفیت

وجود آب، ذرات فلزی یا آلودگی در گازوئیل مهم‌ترین عامل خرابی پمپ فشار قوی و انژکتورها است.

تعویض نکردن فیلتر سوخت

فیلتر سوخت آلوده نمی‌تواند ذرات معلق را به‌خوبی حذف کند و این ذرات وارد سیستم کامان ریل می‌شوند.

خرابی پمپ فشار قوی

در صورت کاهش فشار خروجی پمپ، فشار داخل ریل نیز کاهش یافته و عملکرد انژکتورها مختل می‌شود.

خرابی انژکتورها

گرفتگی نازل، سایش سوزن یا خرابی سلونوئید انژکتور باعث پاشش نامناسب سوخت خواهد شد.

خرابی سنسور فشار ریل

اگر سنسور فشار اطلاعات اشتباه به ECU ارسال کند، مقدار تزریق سوخت نیز نادرست خواهد بود.

ورود هوا به مدار سوخت

وجود هوا در مدار سوخت باعث افت فشار و عملکرد نامناسب سیستم کامان ریل می‌شود.

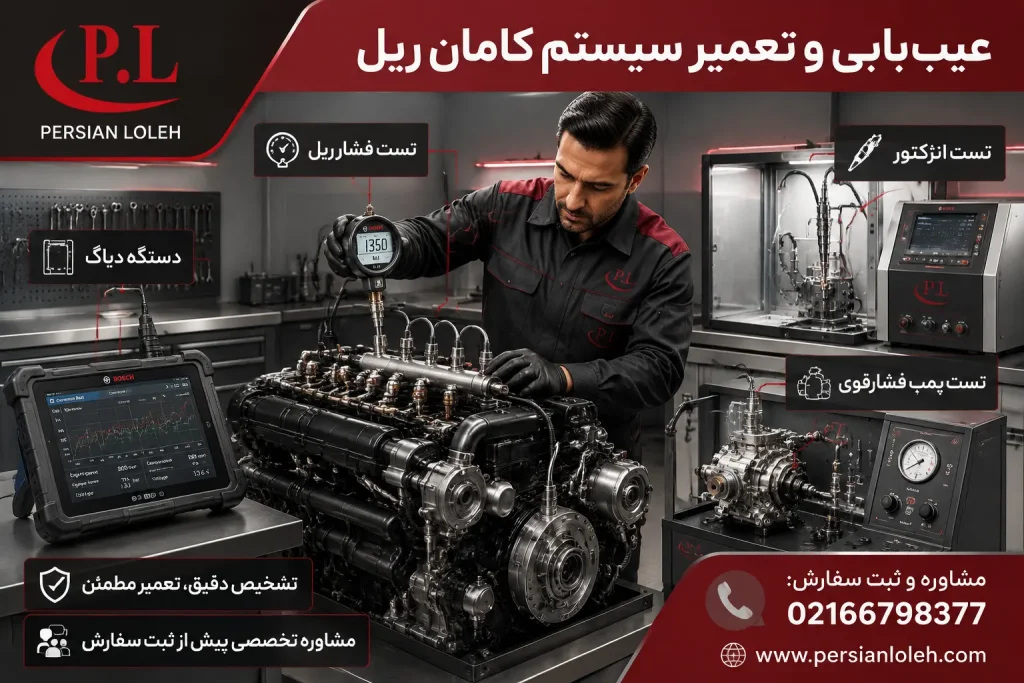

روش‌های عیب‌یابی سیستم کامان ریل

برای تشخیص دقیق خرابی، باید کل سیستم سوخت‌رسانی بررسی شود. مهم‌ترین مراحل عیب‌یابی عبارت‌اند از:

۱. بررسی کدهای خطا با دستگاه دیاگ

اولین مرحله، اتصال دستگاه دیاگ و بررسی خطاهای ثبت‌شده در ECU است.

مواردی که معمولاً بررسی می‌شوند:

• فشار ریل
• عملکرد انژکتورها
• سنسور فشار
• پمپ فشار قوی
• زمان تزریق

۲. اندازه‌گیری فشار ریل

فشار واقعی ریل باید با مقدار استاندارد کارخانه مقایسه شود. اختلاف زیاد نشان‌دهنده وجود ایراد در سیستم است.

۳. تست نشتی انژکتورها

در این تست میزان سوخت برگشتی هر انژکتور اندازه‌گیری می‌شود. برگشت بیش از حد سوخت معمولاً نشان‌دهنده فرسودگی انژکتور است.

۴. بررسی عملکرد پمپ فشار قوی

اگر پمپ نتواند فشار لازم را تولید کند، حتی سالم بودن انژکتورها نیز کمکی به عملکرد صحیح موتور نخواهد کرد.

۵. بررسی لوله‌های فشار قوی

وجود ترک، خم‌شدگی یا نشتی در لوله‌های انژکتور باعث کاهش فشار سیستم می‌شود.

رایج‌ترین کدهای خطای سیستم کامان ریل

کد خطا	علت احتمالی
P0087	فشار پایین ریل سوخت
P0088	فشار بیش از حد ریل
P0190	خرابی سنسور فشار ریل
P0201 تا P0204	خرابی انژکتورها
P0251	خرابی پمپ فشار قوی

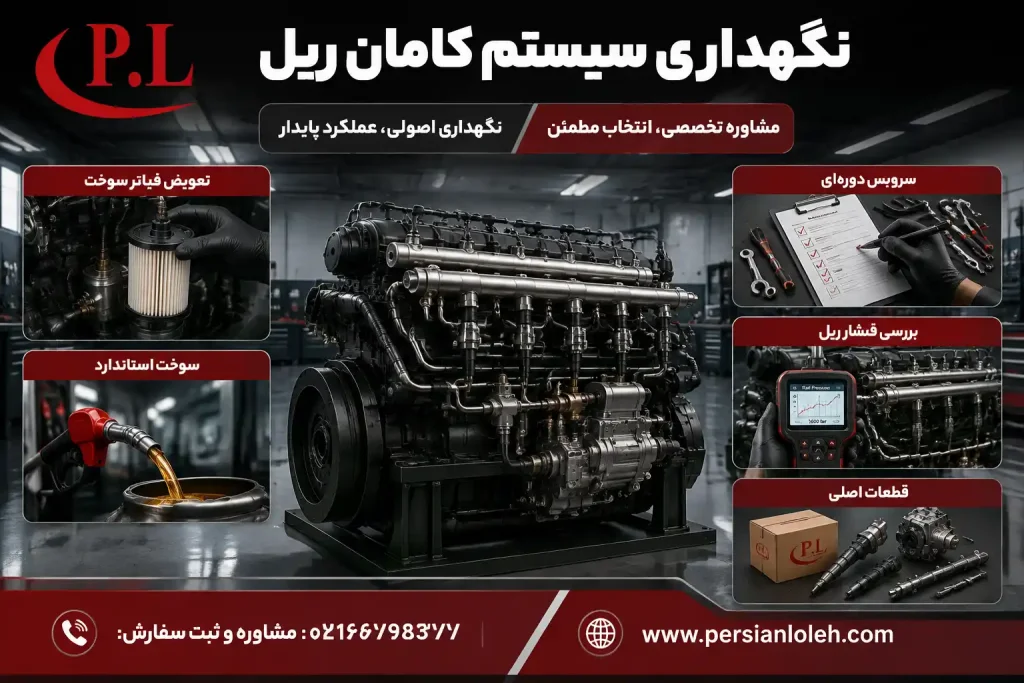

نگهداری صحیح سیستم کامان ریل

سیستم کامان ریل به دلیل دقت بسیار بالا در عملکرد، نسبت به کیفیت سوخت و شرایط نگهداری حساس‌تر از سیستم‌های سوخت‌رسانی قدیمی است. رعایت اصول سرویس و نگهداری باعث افزایش عمر قطعات، کاهش هزینه‌های تعمیرات و حفظ راندمان موتور خواهد شد.

بیشتر خرابی‌های پرهزینه در سیستم Common Rail به دلیل استفاده از سوخت بی‌کیفیت، بی‌توجهی به تعویض فیلتر سوخت و انجام ندادن سرویس‌های دوره‌ای ایجاد می‌شوند.

۱. استفاده از سوخت استاندارد

اولین و مهم‌ترین اصل در نگهداری سیستم کامان ریل، استفاده از گازوئیل باکیفیت و استاندارد است.

سوخت آلوده می‌تواند باعث:

• خرابی انژکتورها
• آسیب به پمپ فشار قوی
• گرفتگی فیلتر سوخت
• افت فشار ریل
• کاهش راندمان موتور

۲. تعویض منظم فیلتر سوخت

فیلتر سوخت وظیفه حذف آب و ذرات معلق را بر عهده دارد. تعویض به‌موقع این فیلتر از ورود آلودگی به پمپ فشار قوی و انژکتورها جلوگیری می‌کند.

۳. تخلیه آب از فیلتر سوخت

بسیاری از فیلترهای سوخت دارای مخزن جمع‌آوری آب هستند. در صورت تخلیه نکردن آب، احتمال زنگ‌زدگی و آسیب به قطعات داخلی سیستم کامان ریل افزایش می‌یابد.

۴. بررسی نشتی سیستم

به‌صورت دوره‌ای تمامی اتصالات، شیلنگ‌ها، ریل سوخت و لوله‌های فشار قوی را از نظر نشتی بررسی کنید.

کوچک‌ترین نشتی می‌تواند باعث کاهش فشار سیستم و افت عملکرد موتور شود.

۵. استفاده از قطعات اصلی

در هنگام تعمیر سیستم کامان ریل همواره از قطعات اصلی و استاندارد استفاده کنید. استفاده از قطعات متفرقه ممکن است باعث آسیب به سایر اجزای سیستم شود.

۶. سرویس دوره‌ای انژکتورها

انژکتورها باید در بازه‌های زمانی مشخص از نظر موارد زیر بررسی شوند:

• فشار باز شدن
• الگوی پاشش
• میزان نشتی
• مقدار سوخت برگشتی

۷. بررسی فشار ریل

در هر سرویس اساسی، فشار ریل توسط دستگاه دیاگ یا تجهیزات تخصصی اندازه‌گیری شود تا از عملکرد صحیح پمپ فشار قوی و سنسور فشار اطمینان حاصل گردد.

تعمیر سیستم کامان ریل

تعمیر سیستم Common Rail باید توسط افراد متخصص و با تجهیزات استاندارد انجام شود. به دلیل فشار بسیار بالای سوخت، باز کردن قطعات بدون رعایت اصول ایمنی می‌تواند خطرناک باشد.

مراحل کلی تعمیر

1. اتصال دستگاه دیاگ و بررسی کدهای خطا
2. اندازه‌گیری فشار ریل
3. بررسی عملکرد پمپ فشار قوی
4. تست انژکتورها
5. کنترل سنسورها و سیم‌کشی
6. تعویض قطعات معیوب
7. کالیبراسیون انژکتورها
8. تست نهایی عملکرد موتور

اشتباهات رایج در نگهداری سیستم کامان ریل

برخی اشتباهات ساده می‌توانند باعث خرابی زودهنگام قطعات گران‌قیمت سیستم شوند.

• استفاده از سوخت غیراستاندارد
• بی‌توجهی به چراغ چک موتور
• تعویض نکردن فیلتر سوخت
• هواگیری نادرست سیستم سوخت
• باز کردن انژکتورها بدون تجهیزات تخصصی
• شست‌وشوی قطعات با مواد نامناسب
• استفاده از لوله‌های فشار قوی غیراستاندارد
• نادیده گرفتن نشتی‌های کوچک سوخت
• استفاده از قطعات متفرقه و بی‌کیفیت

راهکارهای افزایش عمر سیستم کامان ریل

با رعایت نکات زیر می‌توان عمر مفید سیستم را به میزان قابل توجهی افزایش داد:

• استفاده از سوخت استاندارد و تمیز
• تعویض منظم فیلتر سوخت
• تخلیه آب جمع‌شده در فیلتر
• بررسی دوره‌ای فشار ریل
• تست منظم انژکتورها
• بررسی سلامت پمپ فشار قوی
• استفاده از روغن موتور مناسب
• سرویس دوره‌ای موتور مطابق دستورالعمل سازنده
• استفاده از قطعات اصلی و استاندارد

آیا تعمیر سیستم کامان ریل به‌صرفه است؟

در بسیاری از موارد، تعمیر قطعاتی مانند انژکتور یا پمپ فشار قوی در صورت انجام توسط مراکز تخصصی، نسبت به تعویض کامل سیستم هزینه کمتری دارد. با این حال، اگر قطعات دچار آسیب شدید یا خوردگی داخلی شده باشند، تعویض آن‌ها انتخاب مطمئن‌تری خواهد بود.

وضعیت قطعه	توصیه
گرفتگی انژکتور	تعمیر یا شست‌وشو
افت فشار پمپ	تعمیر در صورت امکان
ترک ریل سوخت	تعویض
خرابی سنسور فشار	تعویض
فرسودگی شدید پمپ	تعویض

سؤالات متداول درباره کامان ریل (FAQ)

کامان ریل چیست؟

کامان ریل (Common Rail) یک سیستم پیشرفته سوخت‌رسانی موتورهای دیزلی است که در آن سوخت با فشار بسیار بالا داخل یک ریل مشترک ذخیره شده و سپس توسط انژکتورهای الکترونیکی و تحت کنترل ECU به داخل سیلندر تزریق می‌شود. این فناوری باعث افزایش راندمان موتور، کاهش مصرف سوخت و کاهش آلایندگی می‌شود.

وظیفه ریل مشترک در سیستم کامان ریل چیست؟

ریل مشترک محل ذخیره سوخت تحت فشار بالا است و وظیفه دارد فشار سوخت را به‌صورت یکنواخت در اختیار تمامی انژکتورها قرار دهد تا تزریق سوخت با دقت بیشتری انجام شود.

فشار سیستم کامان ریل چقدر است؟

بسته به نسل موتور و نوع سیستم، فشار کاری سیستم کامان ریل معمولاً بین ۱۲۰۰ تا بیش از ۲۵۰۰ بار متغیر است.

مهم‌ترین علائم خرابی سیستم کامان ریل چیست؟

• سخت روشن شدن موتور
• افت قدرت موتور
• افزایش مصرف سوخت
• دود سیاه یا سفید
• لرزش موتور
• روشن شدن چراغ چک
• خاموش شدن ناگهانی موتور

آیا سیستم کامان ریل قابل تعمیر است؟

بله. بسیاری از قطعات مانند انژکتورها، پمپ فشار قوی و سنسورها قابل تعمیر یا تعویض هستند؛ اما تعمیر باید توسط مراکز تخصصی و با تجهیزات استاندارد انجام شود.

چرا کیفیت سوخت در سیستم کامان ریل اهمیت دارد؟

به دلیل دقت بسیار بالای قطعات، وجود آب یا ذرات معلق در گازوئیل می‌تواند باعث آسیب جدی به پمپ فشار قوی و انژکتورها شود. استفاده از سوخت استاندارد و تعویض منظم فیلتر سوخت برای افزایش عمر سیستم ضروری است.

تفاوت سیستم کامان ریل با سیستم مکانیکی چیست؟

در سیستم مکانیکی، تزریق سوخت مستقیماً توسط پمپ انجام می‌شود؛ اما در سیستم Common Rail فشار سوخت به‌صورت مستقل تولید شده و ECU زمان و مقدار تزریق را به‌صورت هوشمند کنترل می‌کند.

چه خودروها و ماشین‌آلاتی از سیستم کامان ریل استفاده می‌کنند؟

اکثر خودروهای سواری دیزلی، کامیون‌ها، اتوبوس‌ها، ماشین‌آلات راهسازی، ماشین‌آلات معدنی، تراکتورها، دیزل ژنراتورها و موتورهای صنعتی مدرن به سیستم کامان ریل مجهز هستند.

جدول مقایسه سیستم کامان ریل و سیستم سوخت‌رسانی مکانیکی

ویژگی	سیستم مکانیکی	سیستم کامان ریل
کنترل تزریق سوخت	مکانیکی	الکترونیکی (ECU)
فشار سوخت	متوسط	بسیار بالا (تا بیش از ۲۵۰۰ بار)
تعداد دفعات تزریق	یک مرحله	چند مرحله
مصرف سوخت	بیشتر	کمتر
آلایندگی	زیاد	کم
صدای موتور	بیشتر	کمتر
راندمان موتور	متوسط	بسیار بالا
هزینه تعمیر	کمتر	بیشتر

جمع‌بندی

کامان ریل یکی از مهم‌ترین فناوری‌های صنعت موتورهای دیزلی است که با تولید و ذخیره سوخت تحت فشار بسیار بالا و کنترل دقیق فرآیند تزریق توسط ECU، نقش مهمی در افزایش قدرت موتور، کاهش مصرف سوخت و کاهش آلایندگی ایفا می‌کند.

اگرچه این سیستم نسبت به کیفیت سوخت و نحوه نگهداری حساس است، اما با انجام سرویس‌های دوره‌ای، استفاده از سوخت استاندارد و بررسی منظم قطعاتی مانند پمپ فشار قوی، انژکتورها و ریل سوخت، می‌توان عمر مفید آن را به میزان قابل توجهی افزایش داد.

آشنایی با نحوه عملکرد، اجزا، علائم خرابی و روش‌های عیب‌یابی سیستم Common Rail به رانندگان، تعمیرکاران و صاحبان ماشین‌آلات دیزلی کمک می‌کند تا از خرابی‌های پرهزینه جلوگیری کرده و عملکرد بهینه موتور را حفظ کنند.
